Μη Καταστροφικές Δοκιμές
Μαγνητικά Σωματίδια — Φθορίζοντα (MT)Level 3
Ο φθορίζων μαγνητικός έλεγχος προσφέρει κορυφαία ευαισθησία στην ανίχνευση επιφανειακών και υποεπιφανειακών ατελειών σε σιδηρομαγνητικά υλικά.
Η ένδειξη που προλαβαίνει την αστοχία — σε στροφαλοφόρους, χιτώνια, γρανάζια και δακτυλίους ανεμογεννητριών.
✓ Διαπιστευμένος Φορέας από το Ε.ΣΥ.Δ. με Αρ. Πιστ. 134 σε Δοκιμές
Εφαρμογές μεθόδου
Ανίχνευση επιφανειακών ατελειών — ρωγμές, αναδιπλώσεις (laps), ραφές (seams) και πορώδες.
Σιδηρομαγνητικά υλικά
Εφαρμόσιμη σε όλους τους σιδηρομαγνητικούς χάλυβες, τα χυτά και τα σφυρήλατα.
Ικανότητα βάθους
Εντοπισμός ατελειών σε μικρό βάθος κάτω από την επιφάνεια του υλικού.
Μελέτες περίπτωσης & εφαρμογές πεδίου

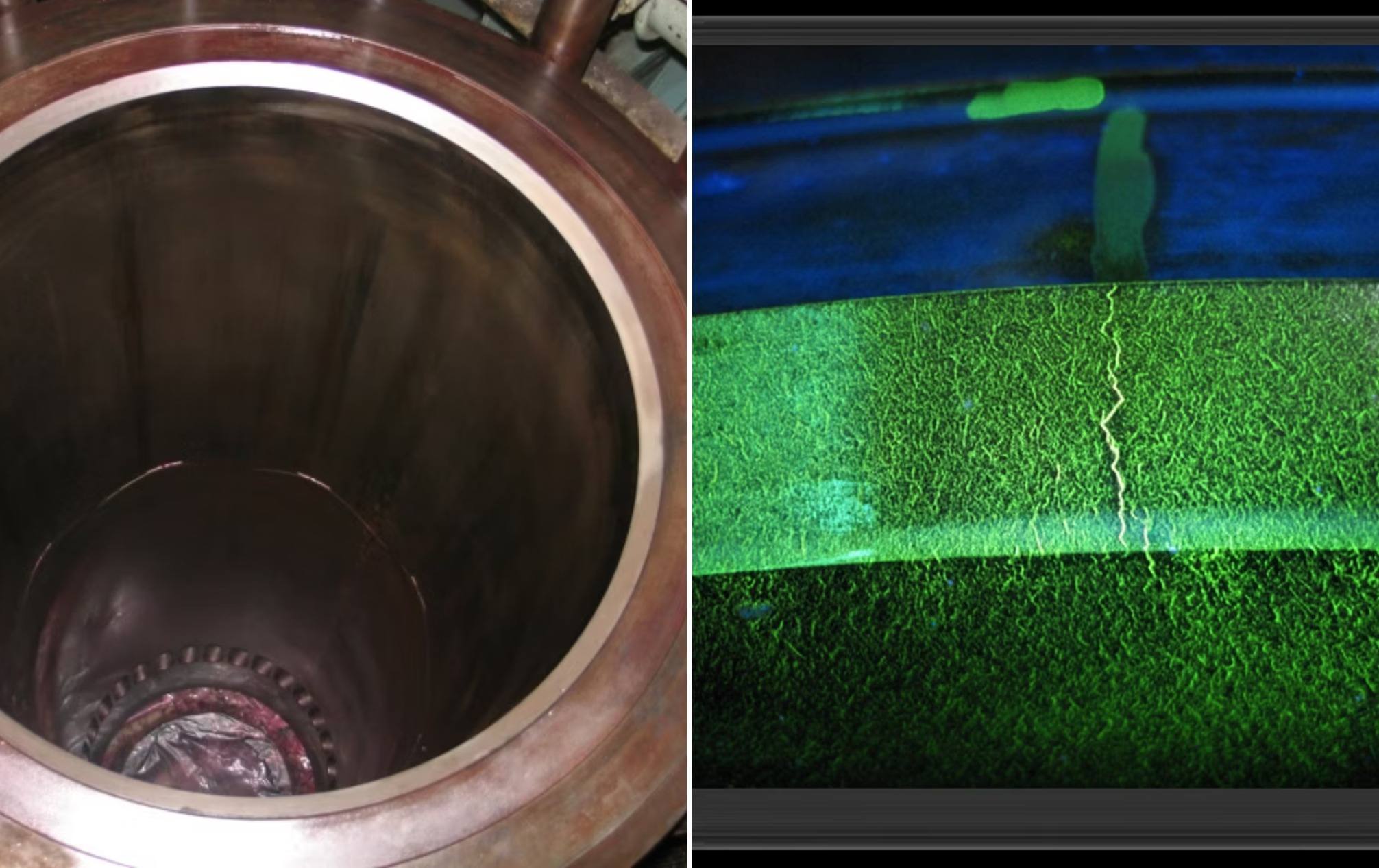

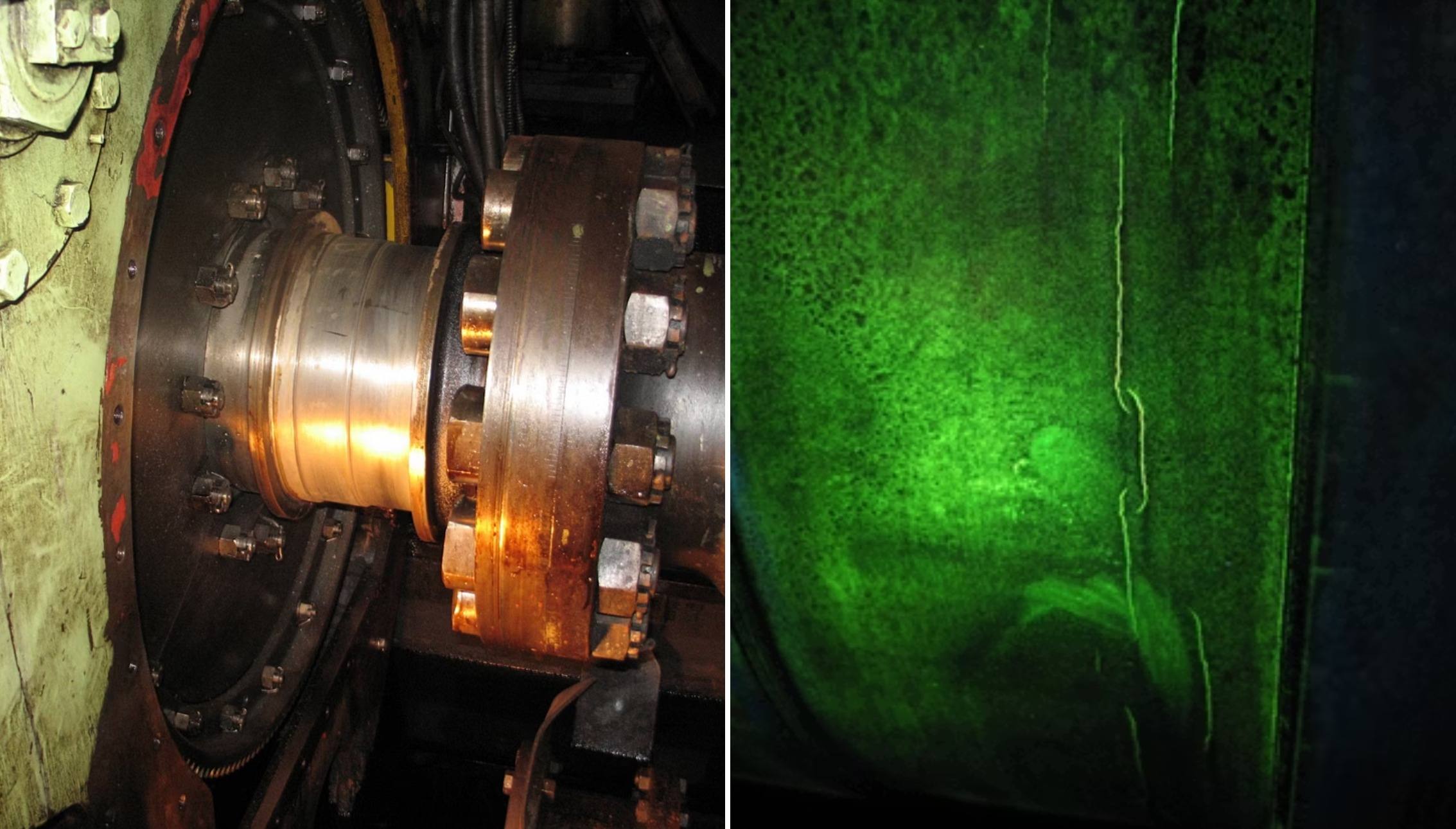

Κομβίο βάσης στροφαλοφόρου & χιτώνιο κυλίνδρου κύριας μηχανής
Έλεγχος κομβίου βάσης στροφαλοφόρου άξονα και χιτωνίου κυλίνδρου κύριας μηχανής πλοίου με φθορίζοντα μαγνητικά σωματίδια — οι ενδείξεις γίνονται αμέσως ορατές κάτω από λάμπα UV.

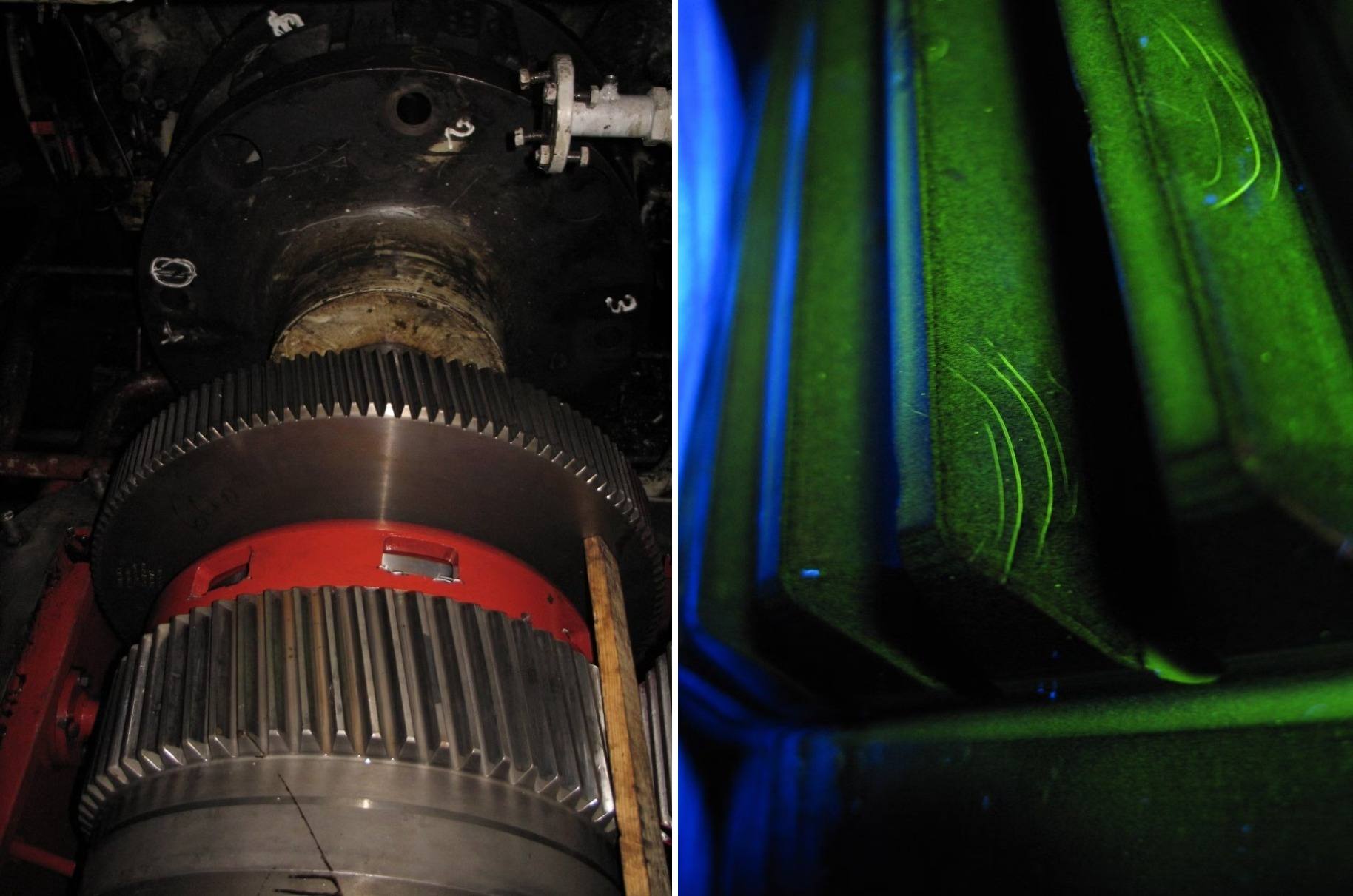

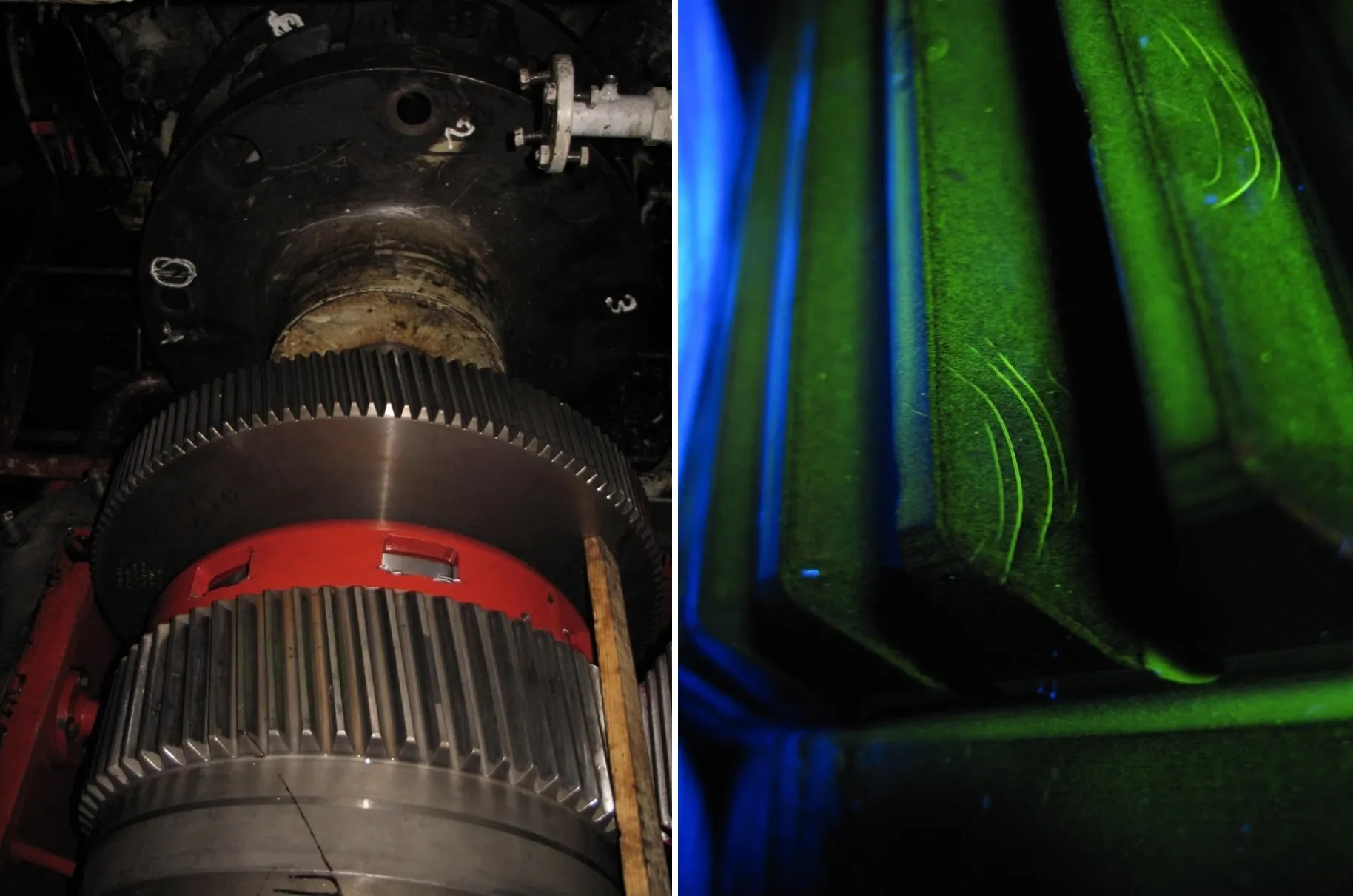

Γρανάζια — ανίχνευση ρωγμών υπό υπεριώδη φωτισμό
Προηγμένη ανίχνευση ρωγμών σε γρανάζια με τη μέθοδο MT-Fluorescent, για βέλτιστη απόδοση και ασφάλεια κρίσιμων μηχανικών εξαρτημάτων.
- 01Ρωγμές ρίζας δοντιού. Έγκαιρη ανίχνευση ρωγμών κόπωσης στα δόντια των γραναζιών
- 02Επιφανειακές ατέλειες. Εντοπισμός ρωγμών και προβλημάτων θερμικής κατεργασίας
- 03Διασφάλιση ποιότητας. Επαλήθευση ποιότητας κατασκευής και κατάστασης λειτουργίας
Ανεμογεννήτριες — δακτύλιος περιστροφής (yaw ring)

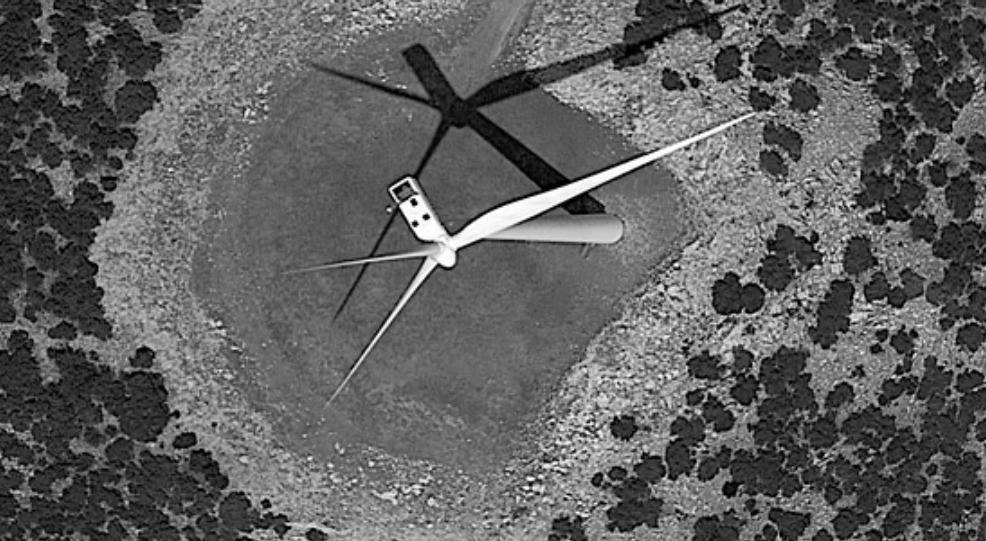

Έλεγχος για ρωγμές στον δακτύλιο περιστροφής ανεμογεννήτριας με φθορίζοντα μαγνητικά σωματίδια — αξιοπιστία στις υποδομές ανανεώσιμης ενέργειας μέσω προηγμένων ΜΚΔ και πιστοποιημένης τεχνογνωσίας.

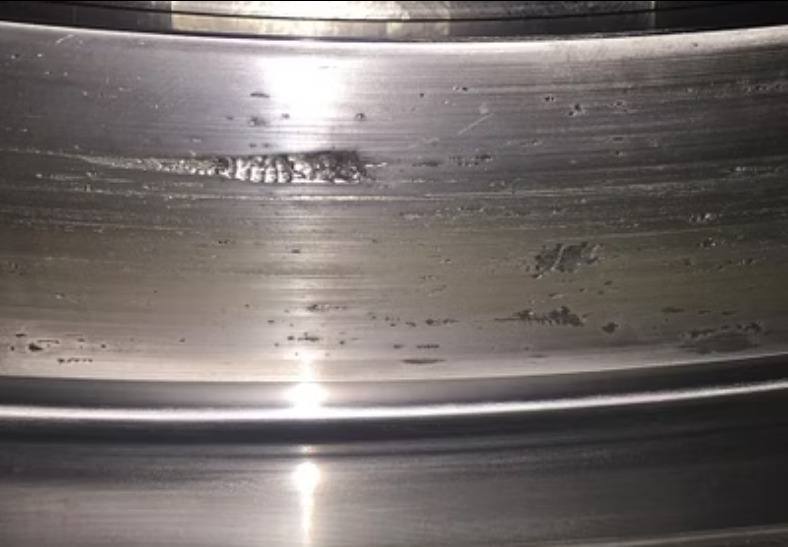

- 01Έλεγχος δακτυλίου περιστροφής. Κρίσιμη εξέταση διαδρομών κύλισης και επιφανειών έδρασης του εδράνου yaw για ρωγμές κόπωσης

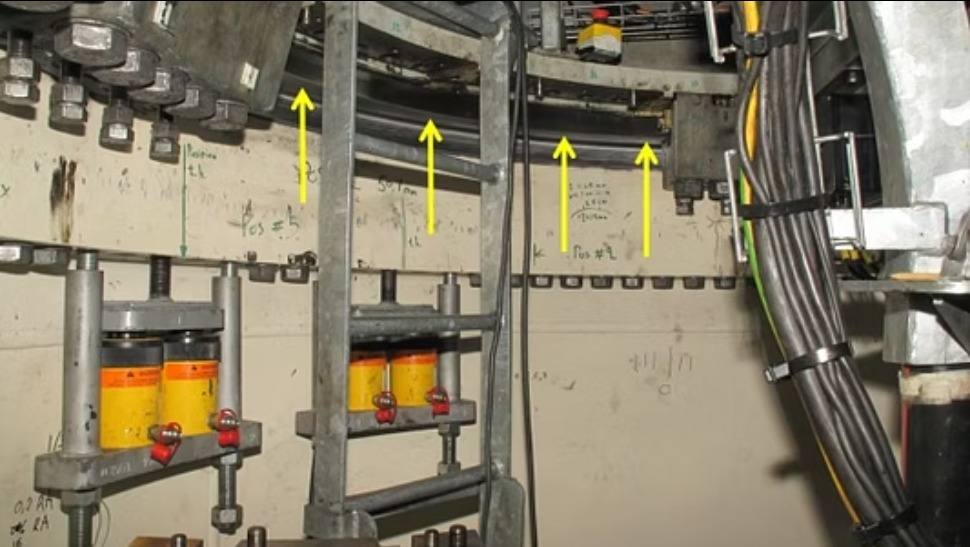

- 02Συνδέσεις πύργου. Έλεγχος συγκολλήσεων σε φλάντζες και δομικές συνδέσεις που καταπονούνται από δυναμικά ανεμολογικά φορτία
- 03Έλεγχος ρίζας πτερυγίων. Επαλήθευση οπών κοχλιών στερέωσης πτερυγίων και σημείων σύνδεσης πλήμνης για έναρξη ρωγμών

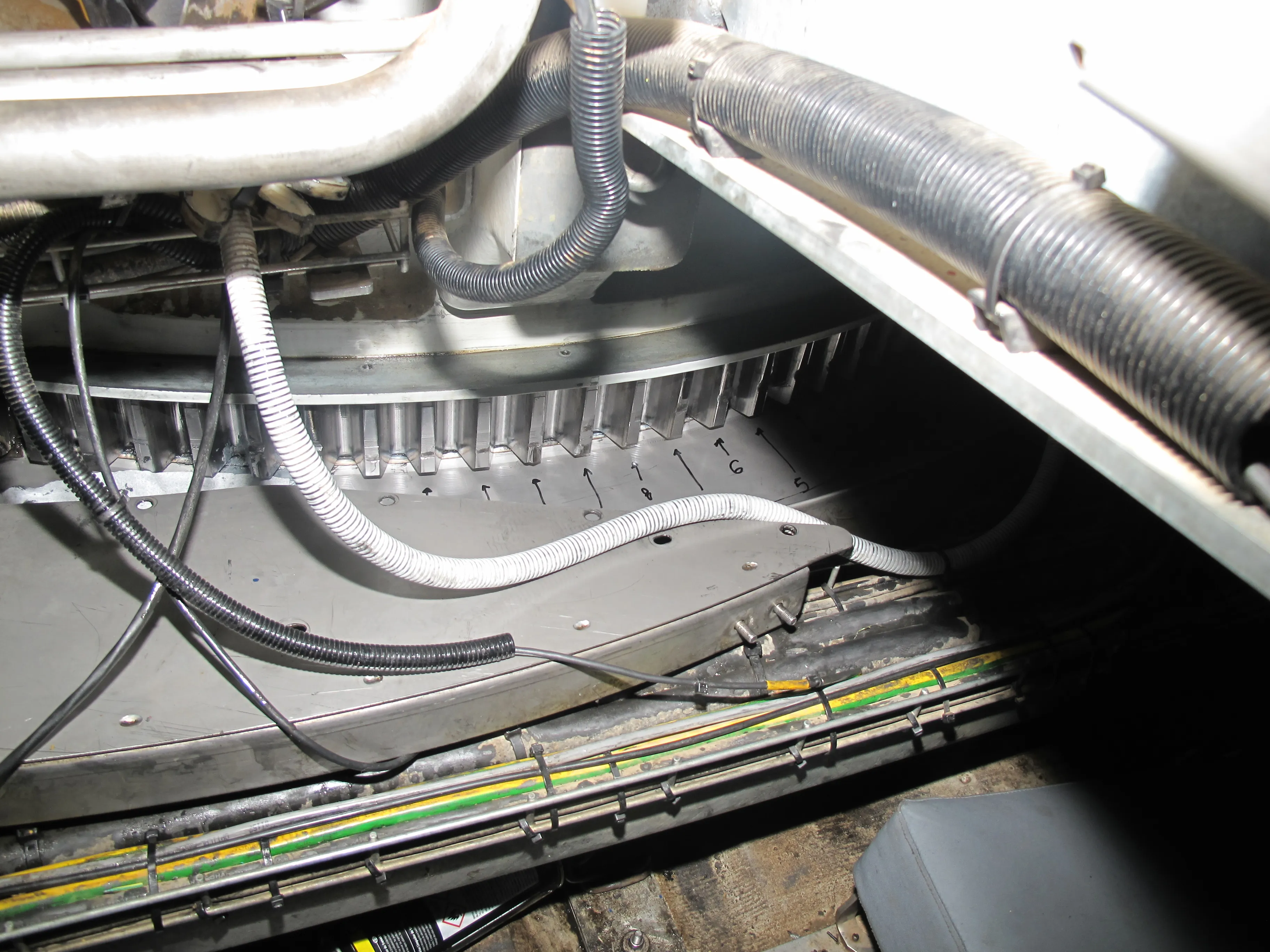

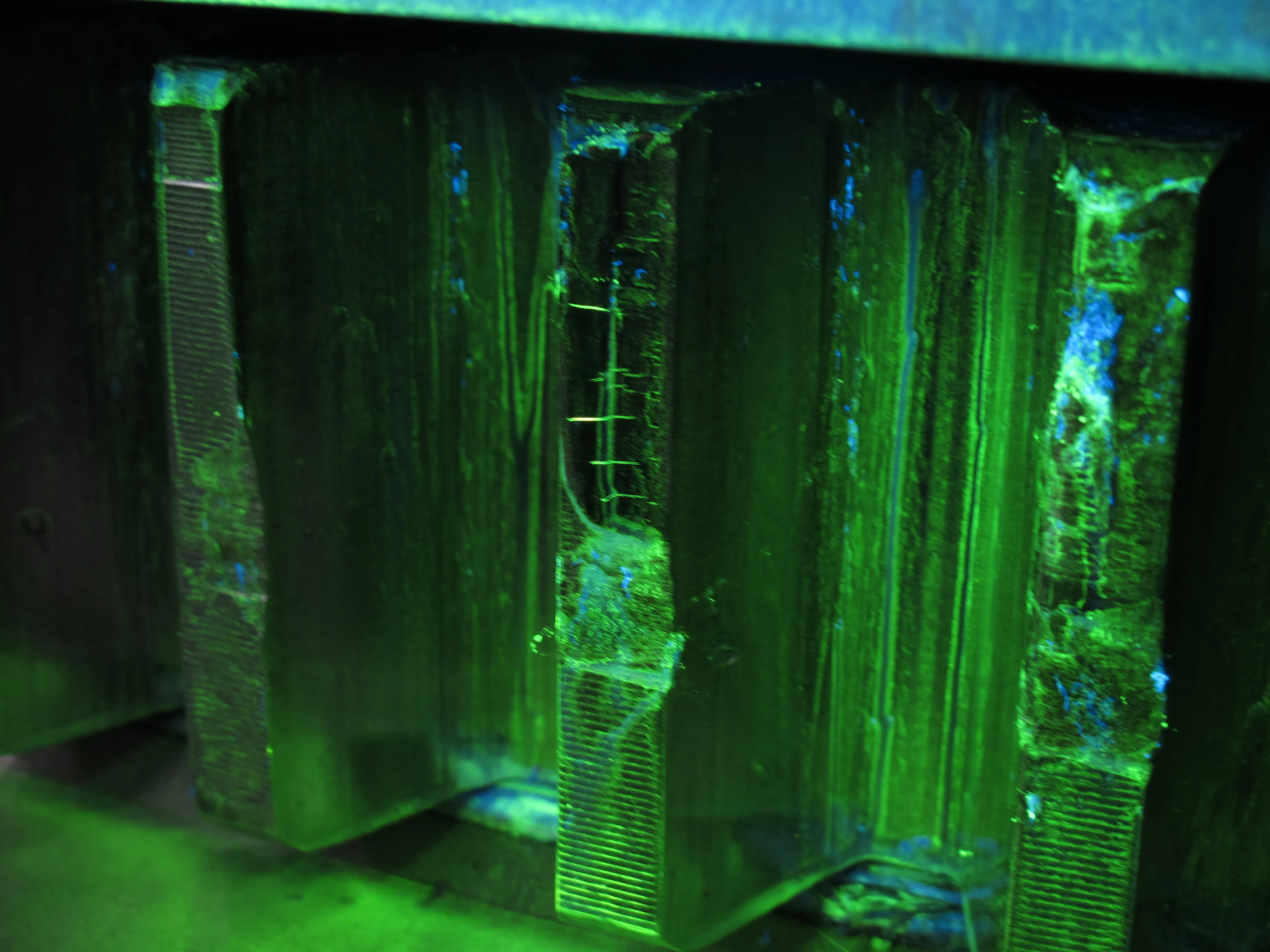

- 04Έλεγχος κυκλικού γραναζιού περιστροφής (yaw ring gear). Έλεγχος για εύρεση ρωγμών και σπασμένων οδόντων
Πρότυπα Πεδίου Διαπίστευσης
Η δοκιμή περιλαμβάνεται στο Επίσημο Πεδίο Εφαρμογής της Διαπίστευσης του εργαστηρίου (Ε.ΣΥ.Δ., Αρ. Πιστ. 134) και εκτελείται σύμφωνα με τα ακόλουθα πρότυπα:
- EN ISO 10893-5Non-destructive testing of steel tubes — Part 5: Magnetic particle inspection of seamless and welded ferromagnetic steel tubes for the detection of surface imperfections
- ASME BPVC Section V, Article 7Magnetic Particle Examination
- EN ISO 9934-1Non-destructive testing — Magnetic particle testing — Part 1: General principles
- EN 1369Founding — Magnetic particle testing
- EN ISO 17638Non-destructive testing of welds — Magnetic particle testing
- EN 10228-1Non-destructive testing of steel forgings — Part 1: Magnetic particle inspection
- ASTM E3024/E3024MStandard Practice for Magnetic Particle Testing for General Industry
- ASTM E709Standard Guide for Magnetic Particle Testing
